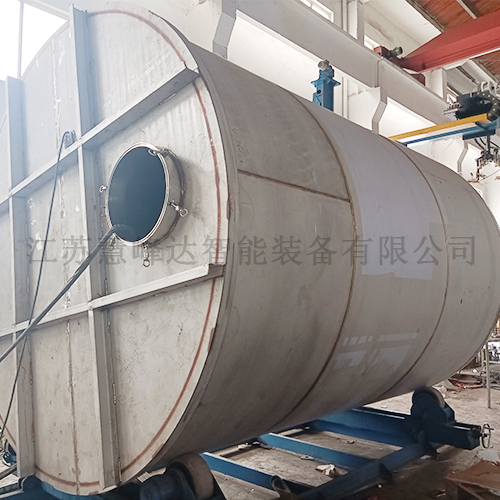

大型不銹鋼化工儲罐的制作是一項涉及材料學、焊接工藝、無損檢測和安全規范的系統工程。由于化工介質通常具有腐蝕性、易燃易爆或有毒性，因此對儲罐的密封性、強度和耐腐蝕性要求極高。

以下是制作過程中必須嚴格遵守的六大核心注意事項：

一、 材料驗收與管理（源頭控制）

1.  材質復驗：

       不銹鋼牌號眾多（如304, 304L, 316L, 雙相鋼等），化學成分差異微小但性能差異巨大。必須核對質保書，并進行光譜分析復驗，防止材質混用。

       重點檢查材料表面是否有劃痕、麻點、銹蝕或分層。

2.  表面防護：

       不銹鋼在運輸和存放過程中極易產生鐵離子污染（生銹）。材料應存放在木質托盤上，嚴禁直接接觸碳鋼地面或腳手架。

       下料和加工時，應保留原有的保護膜，或在接觸部位墊橡膠板/木板。

二、 下料與成型（尺寸精度）

1.  排版設計：

       大型儲罐由多塊鋼板拼接而成。排版時應遵循“錯縫”原則（相鄰層的焊縫不能重合），以保證罐體強度。

       盡量減少焊縫數量，優先選用大尺寸鋼板。

2.  切割方式：

       推薦使用等離子切割或激光切割。如果使用火焰切割，必須預留更大的熱影響區余量，并在后續打磨中徹底清除氧化皮。

       切口必須平整，坡口角度需符合焊接工藝評定（PQR）要求。

3.  卷板控制：

       卷制過程中，應使用專用的不銹鋼卷板機，或在輥軸上包覆銅皮/膠皮，防止劃傷板面。

       曲率必須控制精準，防止組對時出現“棱角”或“錯邊”。

三、 焊接工藝（核心環節）

這是最關鍵的步驟，直接決定儲罐的壽命。

1.  嚴禁碳鋼污染：

       專機專用：焊接不銹鋼的焊機、地線、電纜必須專用，嚴禁與碳鋼設備共用，防止碳鋼管線中的鐵屑飛濺到不銹鋼上。

       地線連接：地線必須使用銅編織帶，并使用不銹鋼卡具牢固連接在工件上，嚴禁使用碳鋼鐵絲綁扎，否則綁扎點會迅速腐蝕穿孔。

2.  焊接方法：

       盡量采用氬弧焊（TIG）打底，手工電弧焊或藥芯焊絲氣體保護焊（MIG/MAG）填充蓋面。

       對于晶間腐蝕敏感的材料（如316L），必須嚴格控制層間溫度（通常要求<150℃），防止過熱導致耐腐蝕性下降。

3.  背面保護（充氬）：

       對于要求嚴格的介質（如強腐蝕酸液），焊縫背面必須充氬氣保護。如果不充氬，焊縫背面會氧化發黑（產生氧化鉻），導致耐腐蝕性大幅降低，這是很多劣質儲罐漏水的根源。

4.  引弧板使用：

       引弧和收弧必須在專用的不銹鋼引弧板上進行，嚴禁在母材非焊接區域隨意引弧，否則產生的弧坑裂紋無法修復。

四、 組對與裝配（結構強度）

1.  錯邊量控制：

       縱縫和環縫的對口錯邊量必須嚴格控制在標準范圍內（通常要求<板厚的10%且不大于2mm）。錯邊過大不僅造成應力集中，還會導致焊接困難。

2.  定位焊（點固）：

       定位焊的工藝參數應與正式焊接一致，必須由持證焊工操作。

       定位焊點如果有缺陷，必須打磨掉重焊，嚴禁直接覆蓋。

五、 無損檢測與試壓（質量驗證）

1.  無損檢測（NDT）：

       根據設計要求（通常參考GB 50128或ASME標準），對焊縫進行射線探傷（RT）或超聲波探傷（UT）。

       對所有角焊縫和外觀進行滲透檢測（PT），檢查是否有表面微裂紋。

2.  水壓試驗：

       氯離子控制：這是最容易被忽視的“殺手”。用于試壓的水，其氯離子含量必須<25ppm（對于304/316L）。普通自來水中的氯離子會導致不銹鋼發生應力腐蝕開裂。

       試壓后必須立即將水排凈，并使用熱空氣徹底吹干。

六、 表面處理與防腐（交付狀態）

1.  酸洗鈍化：

       焊接破壞了不銹鋼表面的鈍化膜。制作完成后，必須對焊縫及熱影響區進行酸洗鈍化處理，重新形成致密的氧化鉻保護膜，恢復耐腐蝕能力。

2.  拋光與清潔：

       對于食品級或高純度化工儲罐，內壁需要進行機械拋光或電解拋光，使表面粗糙度（Ra值）符合要求，防止介質殘留滋生細菌。

       最終交付前，需進行真空箱氦檢漏或氨氣檢漏，確保密封。
